Jaringan komoputer

DEFINISI JARINGAN KOMPUTER

Apa itu jaringan komputer?

Jaringan komputer mengacu pada perangkat komputasi yang saling terhubung serta dapat bertukar data dan berbagi sumber daya satu sama lain. Perangkat jaringan ini menggunakan sistem aturan, yang disebut sebagai protokol komunikasi, untuk mentransmisikan informasi melalui teknologi fisik atau nirkabel.

Mari menjawab beberapa FAQ umum mengenai jaringan komputer.

Bagaimana cara kerja jaringan komputer?

Simpul dan tautan adalah blok bangunan dasar dalam jaringan komputer. Suatu simpul jaringan dapat berupa peralatan komunikasi data (DCE) seperti modem, hub atau switch, maupun peralatan terminal data (DTE) seperti dua atau beberapa komputer dan printer. Tautan adalah media pengiriman yang menghubungkan dua simpul. Tautan dapat berbentuk fisik, seperti kabel atau fiber optik, atau berupa ruang bebas yang digunakan oleh jaringan nirkabel.

Dalam jaringan komputer yang sedang bekerja, simpul akan mengikuti serangkaian aturan atau protokol yang menentukan cara mengirim dan menerima data elektronik melalui tautan tersebut. Arsitektur jaringan komputer menentukan desain dari komponen fisik dan logis ini. Arsitektur jaringan komputer menyediakan spesifikasi untuk komponen fisik jaringan, organisasi fungsional, protokol, dan prosedur.

Apa kegunaan jaringan komputer?

Jaringan komputer dibuat pertama kali pada akhir tahun 1950-an untuk digunakan di militer dan departemen pertahanan. Pada awalnya, jaringan komputer digunakan untuk mentransmisikan data melalui saluran telepon dan memiliki aplikasi saintifik dan komersial yang terbatas. Dengan kehadiran teknologi internet, jaringan komputer menjadi hal yang sangat dibutuhkan oleh korporasi.

Solusi jaringan modern memberikan lebih dari sekadar konektivitas. Solusi jaringan menjadi sangat penting bagi transformasi digital dan kesuksesan bisnis saat ini. Kemampuan jaringan yang mendasarinya sudah lebih dapat diprogram, terotomatisasi, dan aman.

Jaringan komputer modern mampu:

Beroperasi secara virtual

Infrastruktur jaringan fisik yang mendasarinya dapat dipartisi secara logis untuk membuat banyak jaringan “overlay”. Di dalam sebuah jaringan komputer overlay, simpul ditautkan secara virtual, dan data dapat saling ditransmisikan melalui beberapa jalur fisik. Misalnya, banyak jaringan korporasi yang di-overlay di internet.

Berintegrasi pada skala yang besar

Layanan jaringan modern menghubungkan jaringan komputer yang terdistribusi secara fisik. Layanan ini dapat mengoptimisasi fungsi jaringan melalui otomatisasi dan pemantauan untuk membuat jaringan skala besar dengan performa tinggi. Layanan jaringan dapat diskalakan naik atau turun berdasarkan permintaan.

Merespons perubahan kondisi secara cepat

Banyak jaringan komputer yang kerjanya ditentukan oleh perangkat lunak. Lalu lintas dapat dirutekan dan dikontrol secara terpusat dengan menggunakan antarmuka digital. Jaringan komputer ini mendukung manajemen lalu lintas virtual.

Memberikan keamanan data

Semua solusi jaringan hadir dengan fitur keamanan bawaan seperti enkripsi dan kontrol akses. Solusi pihak ketiga seperti perangkat lunak antivirus, firewall, dan antimalware dapat diintegrasikan untuk membuat jaringan menjadi lebih aman.

Apa saja tipe arsitektur jaringan komputer?

Desain jaringan komputer digolongkan berdasarkan dua kategori umum:

1. Arsitektur klien-server

Dalam tipe jaringan komputer ini, simpul dapat berupa server atau klien. Simpul server memberikan sumber daya seperti memori, tenaga pemrosesan, atau data ke simpul klien. Simpul server juga dapat mengelola perilaku simpul klien. Klien dapat saling berkomunikasi satu sama lain, tetapi tidak dapat berbagi sumber daya. Misalnya, beberapa perangkat komputer di jaringan korporasi menyimpan data dan pengaturan konfigurasi. Perangkat ini merupakan server dalam jaringan tersebut. Klien dapat mengakses data ini dengan membuat permintaan ke mesin server.

2. Arsitektur peer-to-peer

Dalam arsitektur peer-to-peer (P2P), komputer yang terhubung memiliki kedudukan dan hak istimewa yang sama. Tidak ada server pusat untuk melakukan koordinasi. Masing-masing perangkat dalam jaringan komputer dapat bertindak baik sebagai klien maupun server. Masing-masing peer dapat berbagi beberapa sumber dayanya, seperti memori dan tenaga pemrosesan (processing power), dengan seluruh jaringan komputer. Misalnya, beberapa perusahaan menggunakan arsitektur P2P untuk meng-host aplikasi yang boros memori, seperti rendering grafis 3-D, di beberapa perangkat digital.

Apa itu topologi jaringan?

Susunan simpul dan tautan disebut sebagai topologi jaringan. Simpul dapat dikonfigurasikan dengan berbagai cara untuk mendapatkan hasil yang berbeda. Beberapa tipe topologi jaringan antara lain:

Topologi bus

Masing-masing simpul ditautkan hanya ke satu simpul lainnya. Transmisi data dalam koneksi jaringan terjadi secara satu arah.

Topologi cincin (ring)

Masing-masing simpul ditautkan ke dua simpul lainnya, sehingga membentuk cincin. Data dapat mengalir secara dua arah. Namun, satu kegagalan simpul dapat melumpuhkan seluruh jaringan.

Topologi bintang (star)

Simpul server pusat ditautkan ke beberapa perangkat jaringan klien. Topologi ini memiliki performa yang lebih baik karena data tidak mengalir melewati masing-masing simpul. Topologi ini juga lebih reliabel.

Topologi jala (mesh)

Masing-masing simpul terhubung ke banyak simpul lain. Dalam topologi jala penuh, masing-masing simpul terhubung ke semua simpul lainnya di dalam jaringan.

JENIS JENIS JARINGAN KOMPUTER

Apa saja tipe jaringan komputer korporasi?

Berdasarkan pada ukuran dan kebutuhan organisasi, ada tiga tipe umum jaringan privat korporasi:

Lokal Area Network (LAN)

LAN merupakan sistem yang saling terhubung, yang terbatas pada ukuran dan geografinya. Pada umumnya, LAN menghubungkan komputer dan perangkat dalam satu kantor atau gedung. Jaringan ini digunakan oleh perusahaan kecil atau jaringan pengujian untuk pembuatan prototipe berskala kecil.

Wide Area Network (WAN)

Jaringan area metropolitan (MAN) (bahasa Inggris: Metropolitan area network) adalah suatu jaringan dalam suatu kota dengan transfer data berkecepatan tinggi, yang menghubungkan berbagai lokasi seperti kampus, perkantoran, pemerintahan, dan sebagainya. Jaringan MAN adalah gabungan dari beberapa JAL. Jangkauan dari MAN ini antar 10 hingga 50 km, MAN ini merupakan jaringan yang tepat untuk membangun jaringan antar kantor-kantor dalam satu kota antara pabrik/instansi dan kantor pusat yang berada dalam jangkauannya

Metropolitan Area Network (MAN)

SD-WAN atau WAN yang ditentukan oleh perangkat lunak adalah arsitektur WAN yang dikontrol oleh teknologi perangkat lunak. SD-WAN menawarkan layanan konektivitas yang lebih fleksibel dan dapat diandalkan, yang dapat dikontrol pada tingkat aplikasi tanpa menurunkan keamanan dan kualitas layanan.

Jaringan penyedia layanan

Jaringan penyedia layanan memungkinkan pelanggan untuk menyewakan kapasitas dan fungsionalitas jaringan dari penyedia. Penyedia layanan jaringan dapat terdiri atas perusahaan telekomunikasi, operator data, penyedia komunikasi nirkabel, penyedia layanan internet, dan operator televisi kabel yang menawarkan akses internet berkecepatan tinggi.

Jaringan cloud

Secara konsep, jaringan cloud mirip dengan WAN yang infrastrukturnya disediakan dengan layanan berbasis cloud. Beberapa atau semua kemampuan dan sumber daya jaringan organisasi di-host dalam sebuah platform cloud publik atau privat dan disediakan sesuai permintaan. Sumber daya jaringan ini dapat termasuk router virtual, firewall, bandwidth, dan perangkat lunak manajemen jaringan beserta alat dan fungsi lain yang dibutuhkan.

Saat ini, bisnis menggunakan jaringan cloud untuk mempercepat waktu masuk pasar (TTM), meningkatkan skala, dan mengelola biaya secara efektif. Model jaringan cloud telah menjadi pendekatan standar dalam membangun dan mengirimkan aplikasi bagi korporasi modern.

PENGKABELAN JARINGAN KOMPUTER

Pengkabelan jaringan atau kabel jaringan adalah kabel yang menghubungkan antara komputer dengan komputer, dari server ke swich dan yang lainya. Kabel jenis UTP yang akan dibahas lebih lengkap di sini dengan susunan kabel straight dan susunan kabel cross. Adapun fungsi dari kabel straight maupun cross berbeda terletak dari penggunaannya.

Kabel Straight dan Kabel Cross

Kabel Straight dan Crossover pada umumnya digunakan untuk menghubungkan 2 device. Perbedaannya yaitu jika kombinasi Straight digunakan untuk berbeda device sedangkan pada kabel cross pada device yang sama.

Pada kabel UTP dengan susunan kabel straight dan cross memiliki 8 warna yang berbeda. Dari 8 warna kabel ini memiliki peran dan fungsi sendiri – sendiri , yaitu :

Orange: Kabel Orange berfungsi sebagai penghantar paket data.
Putih – Orange: Kabel putih-orange berfungsi sebagai penghantar paket data.
Hijau : Kabel hijau berfungsi sebagai penghantar paket data.
Putih-Hijau : Kabel putih-hijau berfungsi penghantar paket data.
Biru : Kabel biru memiliki fungsi sebagai penghantar paket suara.
Putih-Biru : Kabel putih-biru memiliki fungsi penghantar paket suara.
Coklat : Kabel coklat memiliki fungsi sebagai penghantar tegangan DC.
Putih-Coklat : Kabel putih-coklat memiliki fungsi sebagai penghantar tegangan DC.

Kabel Straight

Pengertian Kabel Straight

Kabel Straight merupakan kabel yang memiliki ujung awal dengan ujung akhir kabel terdapat urutan pin yang sama. Tipe kabel ini umumnya digunakan untuk menghubungkan dua perangkat yang berbeda.

Fungsi Kabel Straight

Mengkoneksikan antara computer dengan switch
Mengkoneksikan computer dengan LAN pada modem kabel/DSL
Mengkoneksikan router dengan LAN pada model kabel/DSL
Mengkoneksikan Switch ke router
Mengkoneksikan Hub ke Router

Susunan Warna Kabel Straight

Urutan kabel straight antara ujung awal dan ujung akhir sama , yaitu:

Putih – Orange
Orange
Putih – Hijau
Hijau
Putih – Biru
BIru
Putih – Coklat
Coklat

Kabel Cross

Pengertian Kabel Cross

Kabel Crossover merupakan kabel yang memiliki susunan pin yang berbeda antara ujung awal dan ujung akhir. Kabel jenis ini digunakan untuk menghubungkan 2 perangkat yang sama atau sejenis.

Fungsi Kabel Crossover

Menghubungkan antara 2 buah computer secara langsung
Mengkoneksikan 2 buah switch
Mengkoneksikan 2 buah Hub
Mengkoneksikan switch dengan Hub
Mengkoneksikan computer dengan router

Susunan Warna Kabel Crossover

Ujung Awal :

Putih – Orange
Orange
Putih – Hijau
Biru
Putih – Biru
Hijau
Putih – Coklat
Coklat

Ujung akhir :

Putih – Hijau
Hijau
Putih – Orange
Biru
Putih – Biru
Orange
Putih – Coklat
Coklat

Pembuatan Kabel Straight dan Crossover

Perlengkapan

Gambar : Kabel UTP, Tester, Konektor RJ-45, Tang Crimping

1.Kabel UTP

2.RJ45

3.Crimping Tools

4.LAN Tester

KONFIGURASI IP ADDRES

IP Address adalah deretan angka yang mewakili identitas perangkat ketika terhubung ke internet atau infrastruktur jaringan lainnya. Sama seperti nomor pada alamat rumah, IP Address berfungsi untuk memastikan data dikirim ke perangkat yang tepat. Rentang angkanya adalah dari 0.0.0.0 sampai 255.255.255.255.

1. Akses Control Panel

Pada Windows search bar, ketik “ncpa.cpl” dan tekan enter.
Jika anda menggunakan Windows 10, ikuti petunjuk dibawah ini.
Pada keyboard, tekan tombol “Windows” dan “R”secara bersamaan.
masukkan “ncpa.cpl” pada windows yang pop up..
Note: Network connections akan menampilkan network adaptor yang saat ini terhubung ke komputer Anda.

2. Pilih Network Adapter

Klik kanan pada network adapter yang sementara ini terhubung ke perangkat yang sedang anda coba konfigurasikan. Biasanya, adaptor akan bertuliskan “Ethernet”.

3. Pilih Properties

Pilih “Properties” pada drop-down menu.

4. Pilih Internet Protocol Version 4 (TCP/IPv4)

Double-click pada “Internet Protocol Version 4 (TCP/IPv4)”.

5. Masukkan IP address and subnet mask secara manual

Pilih “Use the following IP Address” dan kemudian masukkan informasi berikut di bidang yang sesuai:
IP address: Periksa perangkat yang Anda sambungkan untuk menemukan alamat IP. Tiga set angka pertama harus cocok. Untuk tutorial ini, kita akan menggunakan alamat IP 192.168.10.10.
Subnet mask: Subnet mask antara perangkat yang Anda coba sambungkan harus sama dengan PC Anda. Untuk tutorial ini, kita akan menggunakan subnet mask 255.255.255.0

6. Save Settings

Klik tombol OK pada jendela “Internet Protocol Version 4 (TCP/IPv4) Properties”, dan kelik tombol OK pada jendela “Ethernet Properties”.
Note: Tombol OK harus diklik dalam kedua kasus atau pengaturan Anda tidak akan disimpan.

7. Kembalikan Lagi ke DHCP

Untuk mengatur komputer Anda kembali ke DHCP, ulangi langkah 1-4 lagi. Saat Anda masuk ke jendela ” Internet Protocol Version 4 (TCP/IPv4) Properties”, klik ” Obtain an IP address automatically”. Ini akan memungkinkan PC Anda diberi alamat IP acak di jaringan Anda. Note: Tombol OK harus diklik dalam kedua kasus atau pengaturan Anda tidak akan disimpan.

TES KONEKSI JARINGAN

Cara Cek Ping Internet yang Mudah

Perbesar
Ilustrasi mengecek Ping internet di laptop. Foto: Unsplash
Berikut ini adalah cara cek Ping internet yang mudah sebagaimana dikutip dari laman Hello Tech:

1. Cek Ping Internet pada Router

Cara untuk cek Ping internet yang pertama adalah mengetahui IP address terlebih dahulu. Caranya, buka Command Prompt dengan mengetik CMD di pencarian.
Kamu bisa mengetik perintah prompt 'ipconfig' di CMD, kemudian tekan 'Enter' untuk mengetahui IP address. Namun, pastikan perangkat yang kamu gunakan sudah tersambung dengan internet yang akan dicek Ping-nya.
Perbesar

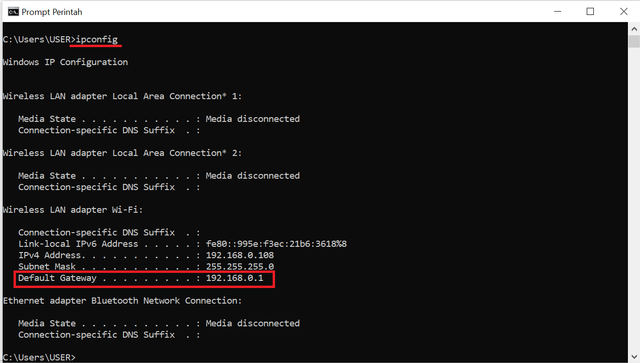

Cara mengetahui IP address. Foto: Nada Shofura/kumparan
IP address akan muncul di sebelah tulisan 'Default Gateway'. Seperti pada gambar di atas, IP address-nya adalah 192.168.0.1.
Setelah mengetahui IP address, kini kamu bisa cek Ping jaringan menggunakan CMD. Selanjutnya, ketik 'ping (alamat IP)' pada prompt. Contohnya adalah 'ping 192.168.0.1'.
Perbesar
Cara cek Ping. Foto: Nada Shofura/kumparan
Setelah itu, kamu akan melihat hasil empat tes Ping yang berbeda seperti gambar di atas. Setiap tes akan menunjukkan waktu Ping dalam milidetik (ms). Selain itu, kamu juga akan melihat Ping minimum, maksimum, dan rata-rata.
Saat salah satu Ping yang muncul bermasalah, maka akan ditampilkan dengan salah satu Ping hilang atau memakan waktu yang lebih lama untuk merespons.

2. Cek Ping Internet pada Jaringan

Perbesar

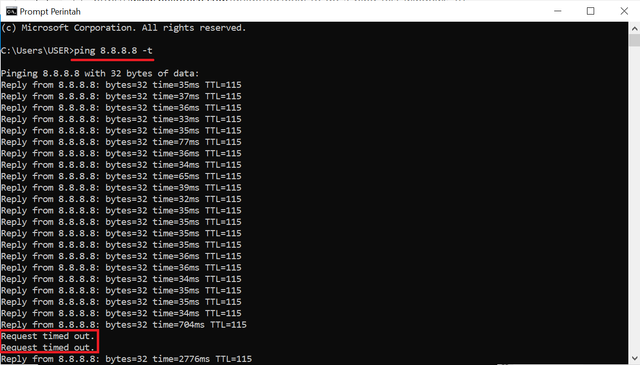

Cara cek Ping. Foto: Nada Shofura/kumparan
Setelah melakukan pengecekan di Ping router, selanjutnya kamu bisa melakukan cek Ping internet pada jaringan. Kamu bisa cek ping ke server Google DNS untuk mengetahui masalahnya.
Buka 'Command Prompt' dengan cara menekan kombinasi tombol 'Windows + R'.
Setelah masuk, ketik CMD pada kolom pencarian, kemudian ketik 'ping 8.8.8.8 -t' dan tekan 'Enter' pada keyboard. Angka 8.8.8.8 adalah DNS Google yang biasa dipakai untuk melakukan pengecekan koneksi internet.
Prompt akan terus berjalan hingga kamu berhentikan dengan klik 'CTRL+C'. Jika terjadi masalah pada Ping, maka kamu akan menemukan beberapa istilah, seperti 'Request Timed Out'.

Istilah yang Perlu Anda Ketahui

Perbesar
Ilustrasi cek Ping di laptop. Foto: Unsplash
Ada beberapa arti istilah mengenai masalah Ping yang harus kamu ketahui. Berikut ini adalah penjelasannya:

1. Request Timed Out

Ping membutuhkan waktu lebih dari empat detik atau 4.000 milidetik. Penyebabnya bisa dikarenakan kemacetan jaringan, firewall yang disetel untuk menghentikan lalu lintas tertentu, kabel atau port yang rusak, dan lainnya.

2. Unknown Host

Host yang diperiksa tidak dikenali. Kamu bisa mengecek ulang alamat IP atau sambungan router, apakah sudah baik atau belum.

3. TTL Expired in Transit

TTL merupakan jumlah maksimal node yang bisa dilewati oleh paket untuk berkomunikasi dengan server. Apabila muncul TTL Expired in Transit, maka artinya Ping sudah melebihi batas maksimal yang diizinkan.

4. General Failure

Masalah Ping ini disebabkan karena komputer tidak memiliki pengaturan TCP/IP yang tepat. Mungkin saja ada masalah dengan router.
